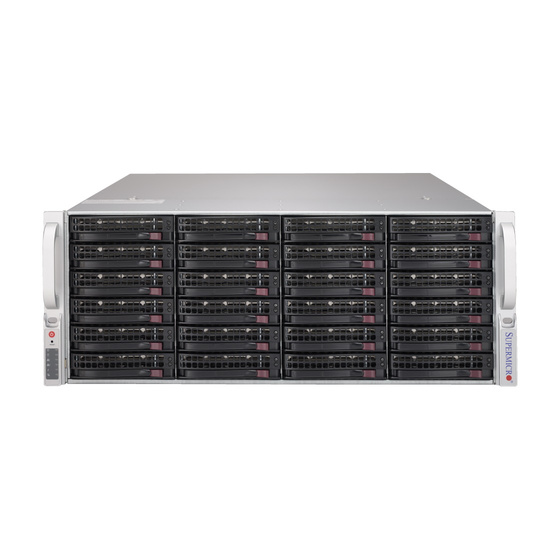

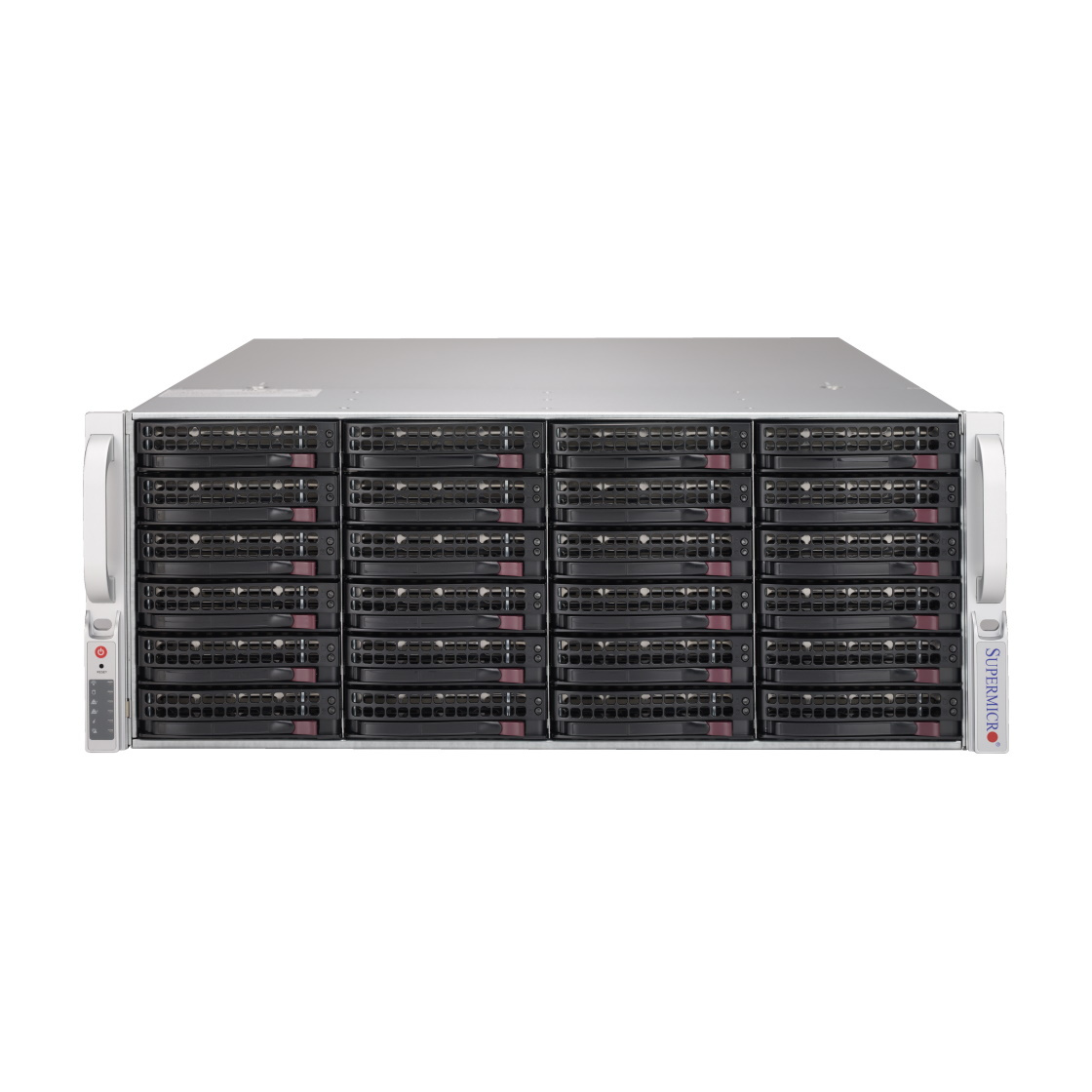

Supermicro 4U High-Capacity DP Xeon Cascade Lake 24-Bay Server ZFS ready

Artikelnummer: 4U24P-XEON-DP-ZFS-SMU

2.849,00 €

exkl. 16% USt. , plus Versand

Formfactor: 4U Rackmount (Bautiefe: 660mm)
CPU: Dual Socket P (LGA3647)
RAM: max. 2TB DDR4-2933 ECC REG. | 16x DIMM slots
LAN: 2x 10GbE
Storage-Kapazität: max. 384TB (brutto)
ZFS Storage-Bays: 24x 3,5" SATA/SAS 12G Hotswap
ZFS Cache-Bays: 2x M.2 NVMe PCIe | Option: 4x 2,5" SSDs (2x Hotswap | 2x intern)
PSU: 2x1200W Redundant 80+ Titanium Level PSU



Lieferzeit: 10 - 15 Werktage

FEATURES

  • Enterprise Qualität

  • Konfigurierbare JBOD-Anbindung für simple Storage-Expansion der Head-Unit

  • Storage-Kapazität bis zu 384TB

  • Server-Features built-in: ECC Memory | IPMI 2.0 | 10G LAN

  • Integrierte Dual M.2 NVMe ports für reaktionsschnelles Caching/Hot-Data

  • Broadcom 3008 SAS 12G Fusion-MPT I/O processor mit über 1 Million IOPs

  • ZFS ready Storage solution (FreeNAS® & FreeBSD® kompatibel)

  • Idealer Use-Case: Application/data serving, Connectivity/Storage Compute Node, High Availability Storage Appliance Platform

SPEZIFIKATIONEN

  • CPU: Intel® Xeon Scalable | Dual Socket P (LGA-3647)

  • Memory: max. 2TB DDR4-2933MHz ECC REG./LR-RIMM (16x DIMM Sockets)

  • Chipset: Intel® C622 Series

  • LAN: 2x 10GbE Intel X722/X557

  • Storage: 24x 3.5" SATA/SAS 12Gb/s Hotswap Bays | 2x M.2 2280/22110 (PCIe 3.0 x4 NVMe) | 2x SuperDOM SATA Ports

  • Option: 4x 2,5" Bays (2x Hotswap im Rear-Kit, SATA 6G | 2x intern SATA 6G oder mit opt. NVMe HBA 2x U.2 NVMe PCIe 3.0 x4)

  • Add on card support (Full-Height): 4x PCIe 3.0 x8 (1x belegt) + 3x PCIe 3.0 x16

  • VGA: Integrated Aspeed AST2500 Video

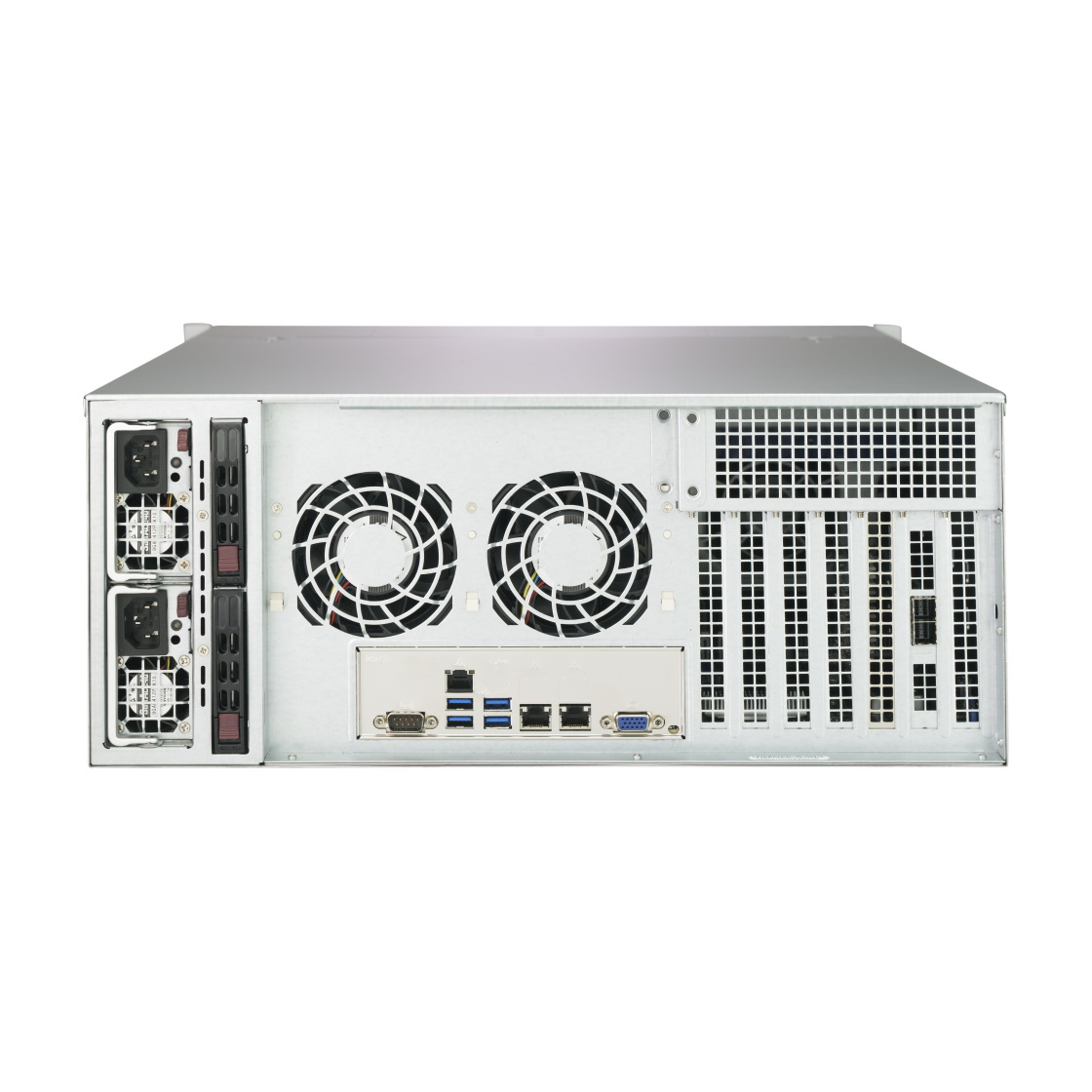

  • Schnittstellen: 2x RJ-45, 1x RJ-45 IPMI, 4x USB 3.0, 1x VGA, 1x COM

  • Controller: Intel® 10-Port SATA 6Gb/s AHCI Controller | inkl. Broadcom SATA/SAS 12G 3008 8-Port HBA (AOC-S3008L-L8E)

  • IPMI 2.0 Remote Management integriert: Dedicated IPMI LAN-Port | Virtual media over LAN | KVM-over-LAN support

  • Form Factor: 4U Rackmount
    • 24x 3,5" Hotswap-Trays (abschließbar mit optionalem Front Bezel)
    • System-Kühlung: 5x 80mm PWM fans
    • Netzteil: 2x1200W 80+ Titanium PSU Redundanz
    • Abmessungen (TxBxH): 660 x 437 x 178mm
    • inkl. Rackmount-Rails ausziehbar

HINWEIS

Die System-Konfiguration ist kompatibel mit FreeNAS® / FreeBSD® in den "latest releases". FreeNAS® / FreeBSD® sind nicht im Lieferumfang des Systems enthalten und können als freie Open-Source Lizenzen heruntergeladen werden.

https://www.freebsd.org/where.html

http://www.freenas.org/download-freenas-release/


Storage-Kapazität (max.): 384TB (24-Bay 3,5")
CPU Socket: LGA 3647
LAN-Ports: 2 x 10G RJ-45
RAM Expansion (max.): 2TB
Formfactor: 4U Rackmount
CPU-Cores: 12-56 Core (DP S3647)

Konfigurations-Empfehlung & Hinweise

Konfigurations-Empfehlungen

  • 1GB RAM pro 1TB Kapazität
  • 5GB RAM pro 1TB Kapazität für ZFS deduplication
  • zusätzliche 2GB RAM als Cache bei Active Directory Nutzung mit FreeNAS®
  • Installation auf internem USB Stick oder SATA DOM (AHCI) empfehlenswert

ZFS Basics

Caching: "ARC" = Adaptive Replacement Cache ist im System RAM implementiert und sorgt primär für das Read Caching. "L2ARC" = Second Level Adaptive Replacement Cache setzt auf schnelle Flash-basierte Speicher (SSDs) und kommt bei häufig genutzten Datenmengen zum Zuge, welche nicht in den "ARC" passen. "ZIL" = ZFS Intent Log befindet sich standardmäßig auf den Hard-Disk Drive Storage Pools und sorgt bei synchronen Schreibvorgängen (d.h. der Schreibvorgang erfolgt aus Sicherheitsgründen ohne RAM-Buffering direkt auf die Storage Pools) für eine Datenredundanz (die Datei wird doppelt geschrieben, einmal in den kurzzeitigen ZIL und anschließend auf den langfristigen Storage Pool). Dieser synchrone Schreibvorgang ist datensicher, aber nicht schnell. Aus diesem Grund kann der ZIL in den sog. "SLOG" = Separate ZFS Intent Log (SSD oder NVMe Card) ausgelagert werden und das System erreicht eine sehr schnelle Write Performance auf dem Niveau eines All-Flash Array während die hohe Kapazität eines traditionellen HDD-basierten Arrays bereitgestellt wird.

Konfigurations-Empfehlung & Hinweise

Supermicro X11DPH-T Mainboard-Spezifikation

Supermicro CSE-846BE1C-R1K23B Chassis-Spezifikation

Bausatz-Lieferung

Diese System-Konfiguration wird Ihnen vollständig assembliert und getestet innerhalb der angegebenen Lieferzeit (i.d.R. innerhalb 10-15 Werktagen) zugestellt. Für Professionals, Reseller & Integratoren bieten wir zur verkürzten Lieferzeit auf ca. 2-4 Werktage eine Bausatz-Lieferung bestehend aus den Einzelkomponenten zur Selbstmontage an. Sollte diese Standard-Lieferzeit für die Komponenten aus Ihrer Konfiguration nicht realisierbar sein, kontaktieren wir Sie zeitnah nach Ihrer Bestellung zur weiteren Absprache. Alternativ nehmen Sie bitte zur Klärung einer Terminlieferung vor Ihrer Bestellung Kontakt mit uns auf und fügen Ihre Konfiguration bei. Hinweis: Im Falle einer Bausatz-Lieferung ist die Garantieleistung auf den Service "36 Monate Bring-In" begrenzt; ein Komponenten-Vorabaustausch Service oder Vor-Ort SLA steht nur für vollständig assemblierte Systeme zur Auswahl.

Serverboard
Prozessor
Memory
Bitte wählen Sie das gewünschte Modul und geben anschließend die Anzahl an.
HDD / SSD 2,5" SATA Storage (1)
Bitte wählen Sie die gewünschte SSD/HDD und geben anschließend die Anzahl an.
HDD / SSD 2,5" SATA Storage (2)
Bitte wählen Sie die gewünschte SSD/HDD und geben anschließend die Anzahl an.
HDD / SSD 3,5" SAS Storage (1)
Bitte wählen Sie die gewünschte HDD und geben anschließend die Anzahl an. Bitte konfigurieren Sie für SAS HDDs einen zusätzlichen SAS/SATA HBA oder RAID-Controller.
HDD / SSD 3,5" SAS Storage (2)
Bitte wählen Sie die gewünschte HDD und geben anschließend die Anzahl an. Bitte konfigurieren Sie für SAS HDDs einen zusätzlichen SAS/SATA HBA oder RAID-Controller.
SAS/SATA HBA
zusätzliche Controller
M.2 NVMe Storage (1)
Bitte wählen Sie die gewünschte M.2 SSD und geben anschließend die Anzahl an. Sofern Sie mehr als die (falls vorhanden) onboard M.2 Slots bestücken möchten wählen Sie bitte einen zusätzlichen NVMe HBA aus, falls die System-Konfiguration die Aufnahme von PCIe Karten erlaubt.
M.2 NVMe Storage (2)
Bitte wählen Sie die gewünschte M.2 SSD und geben anschließend die Anzahl an. Sofern Sie mehr als die (falls vorhanden) onboard M.2 Slots bestücken möchten wählen Sie bitte einen zusätzlichen NVMe HBA aus.
U.2 NVMe Storage (1)
Bitte wählen Sie die gewünschte U.2 SSD und geben anschließend die Anzahl an. Prüfen Sie vorher anhand der System-Spezifikationen die vorhandene Anzahl der onboard U.2 kompatiblen NVMe Ports bzw. konfigurieren ggf. einen zusätzlichen NVMe HBA unter "zusätzliche Controller".
Flash Laufwerk
Chassis & Power Supply
Front Bezel | LCD Module
Zubehör
Das AOM-SAS3-8I8E 2-Port PCI Slot Bracket ermöglicht die Anbindung von bis zu zwei optionalen JBOD-Units an die Head-Unit und sorgt damit für eine simple und wirtschaftliche Storage-Expansion bei zukünftigem Datenwachstum.
Das Bracket MCP-220-84603-0N erweitert das System um zwei interne 2,5" Bays, welche standardmäßig vom onboard Intel SATA 6G Controller angesteuert werden. Bei Auswahl des NVMe HBAs AOC-SLG3-2E4 unter "zusätzliche Controller" sind alternativ reaktionsschnelle U.2 NVMe SSDs konfigurierbar.
Service-Level
Unser Konfigurator ermöglicht Ihnen die Auswahl den standardmäßigen Bring-In Service um einen Advanced Replacement Service "ARS" (Komponenten-Vorabaustausch auf dem Versandweg) zu erweitern. Optional bieten wir auf Anfrage einen bundesweiten Vor-Ort Service Next-Business-Day mit einer Laufzeit von bis zu 5 Jahren an. Kontaktieren Sie uns hierzu zusammen mit Ihrer Konfiguration für eine unverbindliche Angebotserstellung.
