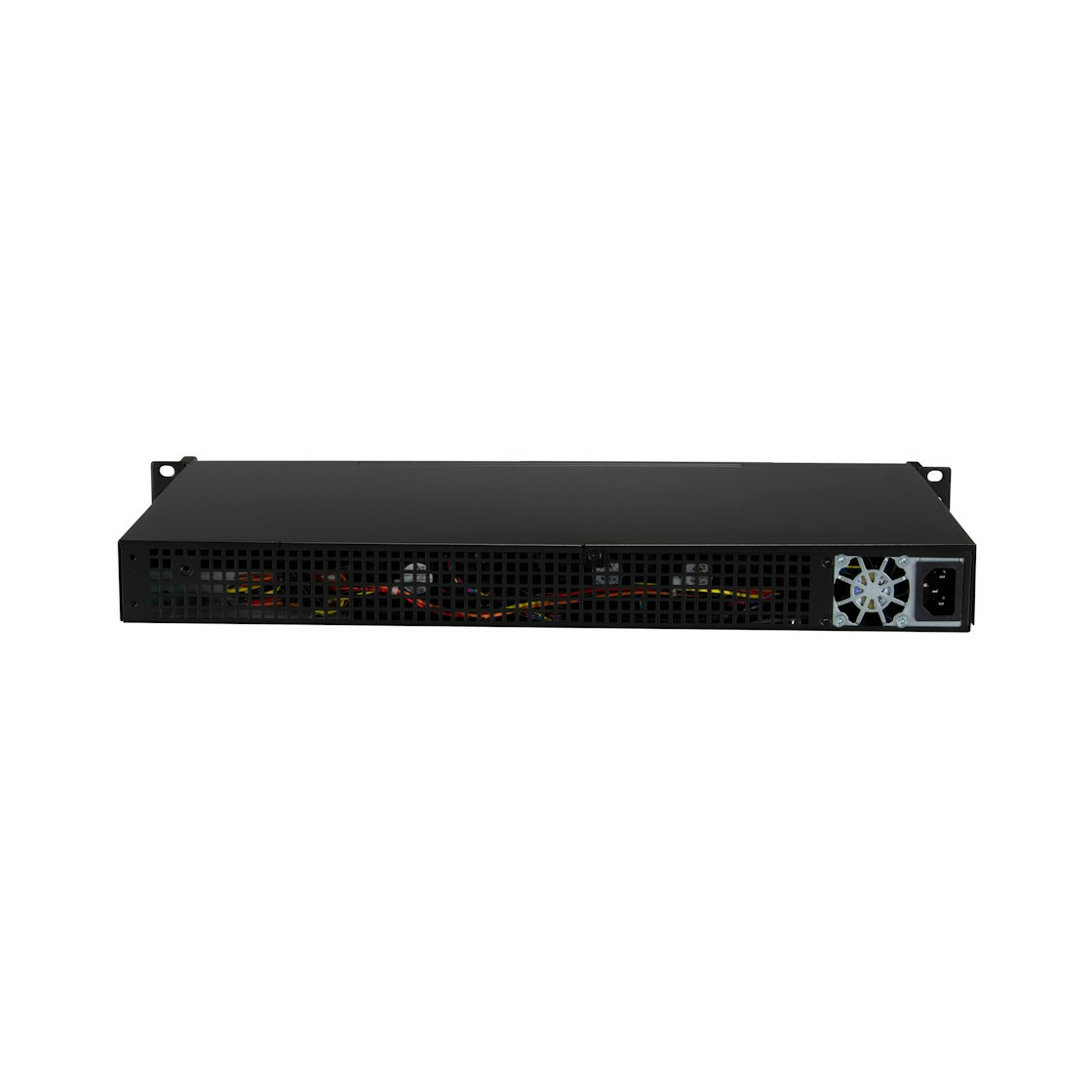

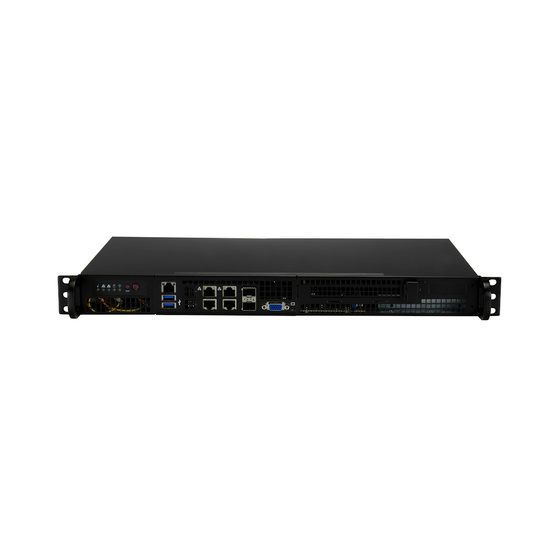

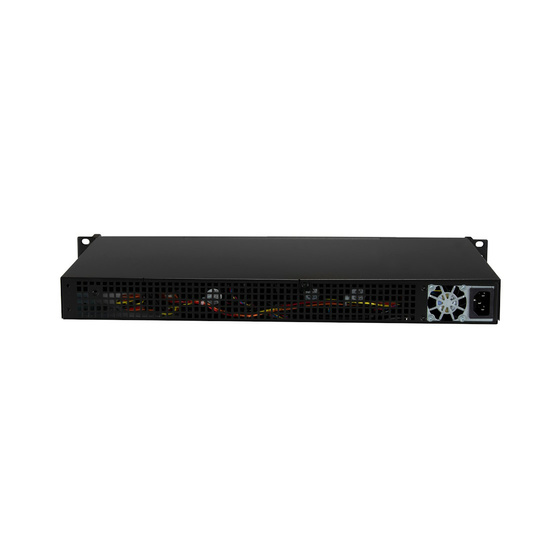

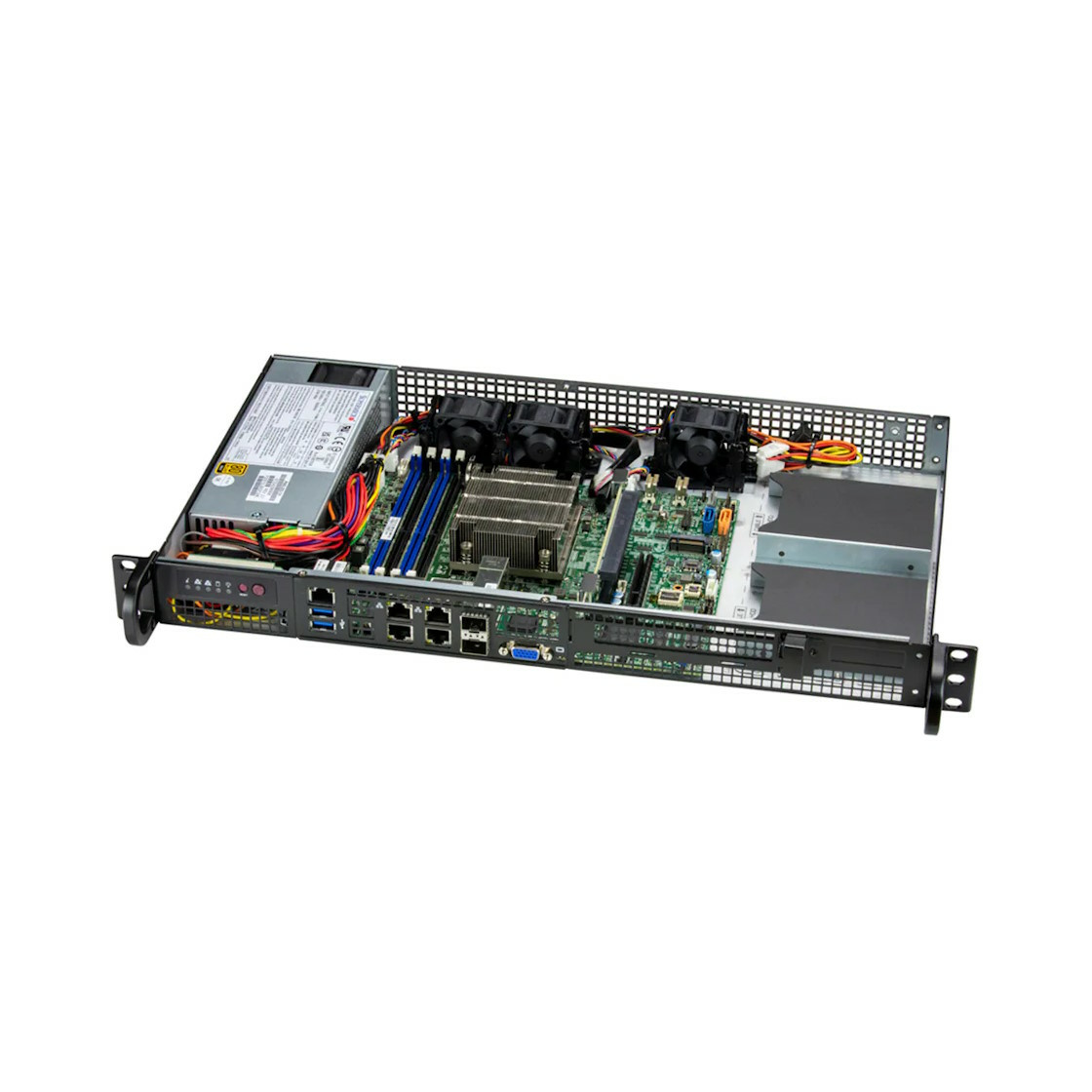

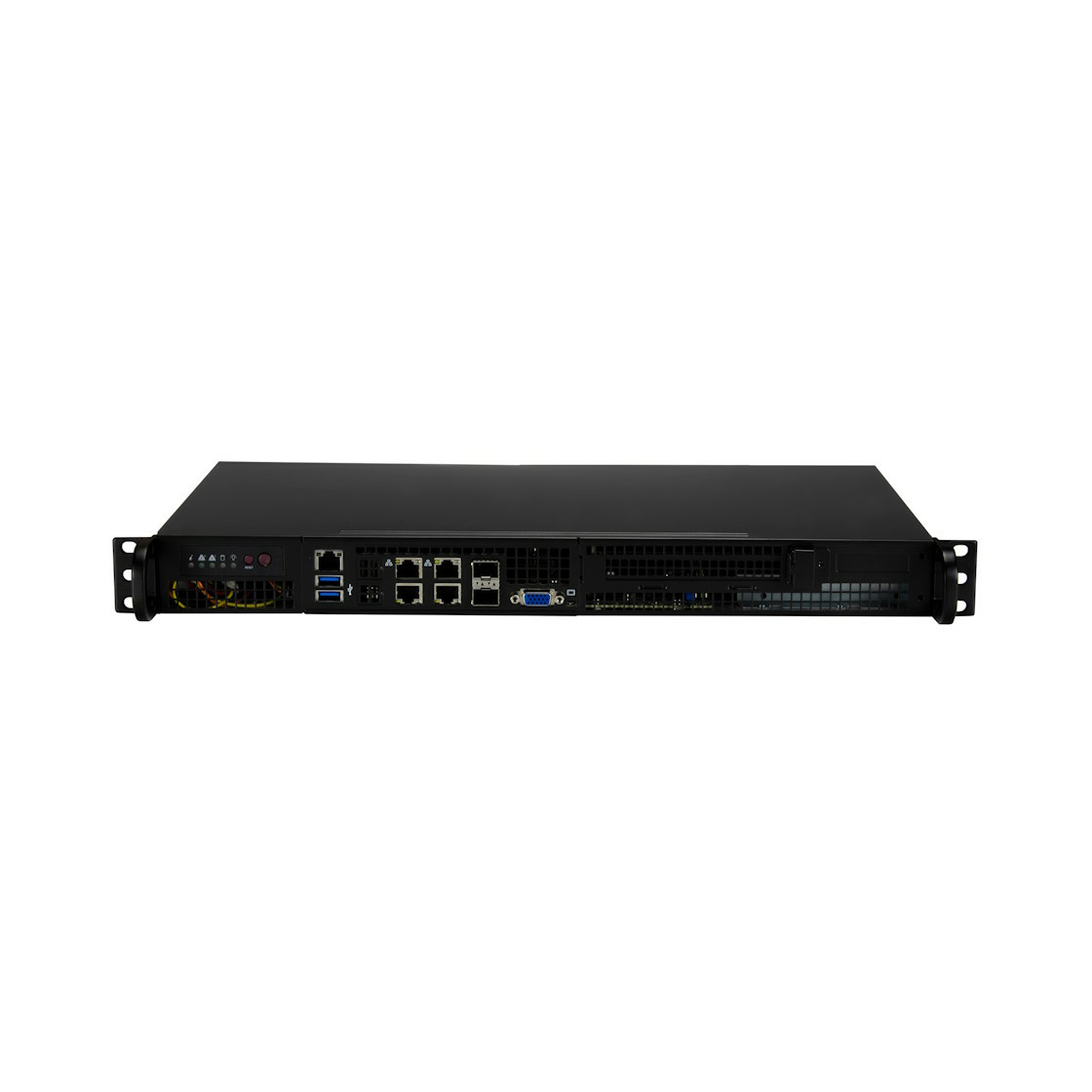

Supermicro 1U UP Xeon D-1700 Ice Lake Server ZFS ready Hyper-V compatible

Artikelnummer: SMU-SERV-50X-D1700

1.499,00 €

exkl. 19% USt. , plus Versand

Formfactor: 1U Rackmount short-depth
CPU: Single Socket FCBGA-2227 (Intel Xeon D-1718T 4-Core / D-1736NT 8-Core)
RAM: max. 256GB DDR4 ECC REG. | 4x DIMM slots
LAN: 4x GbE RJ-45 / 2x 25G/10G SFP28
ZFS Storage-Bays: max. 4x 2,5" intern
ZFS Cache-Bays | Boot: 2x U.2 NVMe PCIe | 1x M.2 NVMe PCIe | 1x SuperDOM SATA
PSU: 200W Single 80+ Gold Level PSU

Lieferzeit: 10 - 15 Werktage

FEATURES

  • Energieeffizienter Betrieb

  • Geringe Gehäuse-Bautiefe (249mm) | Front I/O Chassis

  • Server-Features built-in: ECC Memory | IPMI 2.0 | multiple 1/10G Ethernet | M.2/U.2 NVMe

  • High-Performance TDP-optimiert: Intel® Xeon® D "Ice Lake" Prozessor

  • 24x7 spezifizierte Server-Komponenten

  • Optimale Ausrichtung als Network Security Appliance / VM-Host / Cloud-Server / IoT Edge Server

  • ZFS ready Storage solution (TrueNAS® | Proxmox® kompatibel) | MS Windows Server 2025 compatible

SPEZIFIKATIONEN

  • CPU: Intel® Xeon D-1700 | Single Socket FCBGA2227 (SoC)

  • Memory: max. 256GB DDR4-2933 MHz ECC REG. (4x DIMM Sockets)

  • Chipset: Intel® SoC D-1700

  • LAN: 4x GbE LAN with Intel® I210 + i350-AM2 / 2x 25G/10G SFP28 LAN with Intel® SoC

  • Storage: max. 4x 2.5" interne Bays | 1x SuperDOM SATA Port | 1x M.2 PCIe 3.0 x4 NVMe

  • Add on card support: 1x PCIe 4.0 x16

  • VGA: Integrated Aspeed AST2600 Video

  • Schnittstellen: 1x RJ-45 IPMI, 2x USB 3.0, 1x VGA, 4x RJ-45, 2x SFP28, 1x COM optional

  • Storage-Controller:
    • Intel® 10-Port (max.) SATA 6Gb/s AHCI Controller w/ RSTe BIOS-RAID 0, 1, 5, 10 Support
    • 2x U.2 NVMe PCIe 3.0 Ports (2x SFF-8654 x4)

  • IPMI 2.0 Remote Management integriert: Dedicated IPMI LAN-Port | Virtual media over LAN | KVM-over-LAN support

  • Form Factor: 1U Rackmount
    • Rackmontage erfolgt an Chassis-Ohren
    • System-Kühlung: 3x 40mm PWM fans
    • Netzteil: 200W Single 80+ Gold Level Flex-ATX PSU (silent)
    • Front I/O Chassis Version (MB I/O Ports an Vorderseite)
    • Abmessungen (TxBxH): 249 x 437 x 43mm

BETRIEBSSYSTEM-KOMPATIBILITÄT

Die System-Konfiguration ist kompatibel mit: Microsoft Windows Server 2019/2022/2025, Microsoft Windows 10/11, FreeBSD, Ubuntu Linux, SuSE SLES, RHEL, CentOS, Oracle Linux, Proxmox latest, pfSense latest, OPNsense latest

HINWEISE

Die System-Konfiguration ist kompatibel mit TrueNAS® / Proxmox® in den "latest releases", welche nicht im Lieferumfang des Systems enthalten sind und als freie Open-Source Lizenzen heruntergeladen werden können.

https://www.truenas.com/download-truenas-community-edition/

https://www.proxmox.com/de/downloads

Die Abbildungen können optionale Hardware-Komponenten enthalten.
Storage-Kapazität (max.): 60TB (4-Bay 2,5")
Kompatibilität: Citrix Hypervisor 7.x compatible MS Windows/Hyper-V 2019 certified MS Windows/Hyper-V 2022 certified MS Windows 10 Pro compatible MS Windows 11 Pro compatible TrueNAS ZFS ready Open-E JovianDSS ready Proxmox VE compatible MS Windows/Hyper-V 2025 compatible
Formfactor: 1U Rackmount
RAM Expansion (max.): 256GB
LAN-Ports: 4 x GbE RJ-45 2 x 25G SFP28
Workload | Use Case: Virtualisierung / Cloud Embedded/IoT/Edge Hyperconverged Infrastructure KMU / SMB workloads
CPU Socket: SoC Xeon D-1700
CPU-Cores: 2-16 Core (Xeon D SoC)

Kontakt:

servershop-bayern.de ... der hat´s!
Inh. Arthur Hein
Stockstädter Str. 15 A
DE-63762 Großostheim

Tel.: +49 6026 / 9994055 | E-Mail: info@servershop-bayern.de

Etwaige Warnhinweise und Sicherheitsinformationen gem. der allgemeinen Produktsicherheit (GPSR) finden Sie als Unterlage im Reiter "PDF".

Konfigurations-Empfehlungen

  • 1GB RAM pro 1TB Kapazität
  • 5GB RAM pro 1TB Kapazität für ZFS deduplication
  • zusätzliche 2GB RAM als Cache bei Active Directory Nutzung mit TrueNAS®
  • Installation auf SATA DOM oder kleinem Hardware oder ZFS RAID-Set empfehlenswert

ZFS Basics

ZFS steht für Zettabyte File System und stellt als hochmodernen Software-Defined-Storage (SDS) ein next generation Dateisystem dar. Machen Sie sich vertraut mit den zahlreichen Funktionen dieser effizienten und innovativen Lösung und verwalten Ihre Daten auf eine simple, hochskalierbare, vielseitige und wirtschaftlich erschwingliche Art und Weise.

Caching: "ARC" = Adaptive Replacement Cache ist im System RAM implementiert und sorgt primär für das Read Caching. "L2ARC" = Second Level Adaptive Replacement Cache setzt auf schnelle Flash-basierte Speicher (SSDs) und kommt bei häufig genutzten Datenmengen zum Zuge, welche nicht in den "ARC" passen. "ZIL" = ZFS Intent Log befindet sich standardmäßig auf den Hard-Disk Drive Storage Pools und sorgt bei synchronen Schreibvorgängen (d.h. der Schreibvorgang erfolgt aus Sicherheitsgründen ohne RAM-Buffering direkt auf die Storage Pools) für eine Datenredundanz (die Datei wird doppelt geschrieben, einmal in den kurzzeitigen ZIL und anschließend auf den langfristigen Storage Pool). Dieser synchrone Schreibvorgang ist datensicher, aber nicht schnell. Aus diesem Grund kann der ZIL in den sog. "SLOG" = Separate ZFS Intent Log (SSD oder NVMe Card) ausgelagert werden und das System erreicht eine sehr schnelle Write Performance auf dem Niveau eines All-Flash Array während die hohe Kapazität eines traditionellen HDD-basierten Arrays bereitgestellt wird.

ZFS RAID: ZFS befreit Sie von einem starren Hardware-Korsett und der damit verbundenen Abhängigkeit von bestimmten Hardware-Komponenten. Der Verzicht auf einen dedizierten Hardware-RAID Controller ermöglicht eine flexible Migration aller Daten von einem System zu einem anderen unabhängig von seiner Hardware-Ausstattung bzw. Version. Durch seine Export- und Importfunktion ist
sogar ein Wechsel des Betriebssystems möglich, sofern ZFS unterstützt wird.

Storage-Pool & RAID-Z: Zpool (ZFS pool) als die höchste Datenebene besteht aus einem oder mehreren vdevs (virtual devices), welche in einem RAID-0 (Stripe) zusammengefasst sind. Jedes vdev kann eine einzelne Disk, ein Mirror (RAID-1), RAID-Z1 (RAID 5), RAID-Z2 (RAID 6) oder RAID-Z3 darstellen. Eine RAID-Z3 Implementierung erfordert mind. fünf HDDs/SSDs und verkraftet den Verlust von bis zu drei storage drives. Ein Mirror oder eines der RAID-Z Level ist obligatorisch, denn der Verlust eines einzigen vdevs würde zum vollständigen Datenverlust führen. ZFS ist in der Lage zwei Arten von Dateistrukturen bereitzustellen: Datasets (reguläre Dateisysteme) oder die als zvols bezeichneten Volumes, welche als block devices den Einsatzzweck als iSCSI targets für Datenbanken erweitern. Das Datenmanagement und damit Partitionierungs- und Formatierungsaufgaben erfolgen durch das ZFS System.

Datenintegrität & selbstheilender Mechanismus: ZFS Systeme sind mit mächtigen Funktionen ausgestattet um Daten gegen Paritätsfehler, versehentliches Überschreiben oder Treiberfehler bzw. Firmware Bugs zu schützen. Während jedes Schreibvorgangs wird eine Checksumme kalkuliert und gemeinsam mit den Daten festgeschrieben. Sobald dieser Datenblock einmal gelesen wird erfolgt eine erneute Berechnung der Checksumme. Für den Fall, dass die Checksummen dabei nicht übereinstimmen, übernimmt ZFS den als "self-healing" bekannten Versuch die Daten aus einer Spiegelkopie heraus zu reparieren. Sofern weitere beschädigte Datenkopien existieren berechnet ZFS eine erneute Checksumme um den erwarteten Wert wiederzuerzeugen.

Copy-on-write: Der als "copy-on-write" bezeichnete Mechanismus schützt Daten, indem neue Informationen auf einen anderen Block geschrieben werden. Daraus resultiert, dass infolge eines schädigenden Ereignisses, wie z.B. einem Systemabsturz alte Daten nicht überschrieben, sondern aufbewahrt werden.

Snapshots: "Snapshots" sind "read-only" Kopien des Dateisystems und helfen Ihnen ein schnelles Rollback zu einem früheren Zeitpunkt einzuleiten und somit einen fehlerhaften Zustand rückgängig zu machen.

Resilvering & Scrubbing: Um Daten in bestmöglicher Form zu halten lautet eine wichtige Empfehlung das regelmäßige Scrubbing - vergleichbar mit Checkdisk oder Konsistenzcheck - durchzuführen. Während dieser Operation überprüft ZFS alle Daten gründlich und repariert diese. Scrubbing belastet die Diskperformance und erfordert je nach Datenstruktur viel Zeit. Resilvering - vergleichbar mit einem Rebuild - übernimmt bei Ausfall einer Disk das Einbinden und Schreiben fehlender Daten auf eine neue Disk.

Exkurs: NAS oder SAN?
Einer der wesentlichen Unterschiede zwischen NAS (Netword-attached Storage) und SAN (Storage Area Networks) Architekturen ist die Art und Weise wie Daten gespeichert werden. SAN speichert Daten in Blöcken während NAS diese als Dateien addressiert. SAN besteht als eigenes separates Netzwerk von Speichergeräten und erscheint als Disk während NAS als File-Server oder Netzlaufwerksfreigabe fungiert. In einer NAS Umgebung können mehrere User oder Geräte gleichzeitig auf den selben Datenbestand zugreifen und effektiv miteinander komminizieren. Netzwerkprotokolle sind unabhängig vom Betriebssystem des Users und erlauben somit den simplen Betrieb in einer heterogenen Netzwerk-Infrastruktur (Linux, Windows, MacOS). SAN dagegen speichert Daten in Blöcken in sog. LUNs. Diese LUNs als "targets" werden einem initiator (host) angezeigt und gehen dabei eine eins-zu-eins Verbindung ein. Der Einsatz von Datenblöcken eröffnet SAN Architekturen den Vorteil, dass diese mit bestimmten Applikationen, wie z.B. Oracle oder MS Exchange Datenbank-Support genutzt werden können.

Supermicro SuperServer SYS-510D-4C-FN6P product brief EN

PDF
Supermicro SuperServer SYS-510D-4C-FN6P product brief EN

Supermicro SuperServer SYS-510D-8C-FN6P product brief EN

PDF
Supermicro SuperServer SYS-510D-8C-FN6P product brief EN

Supermicro X12SDV Mainboard Quick Reference Guide EN

PDF
Supermicro X12SDV Mainboard Quick Reference Guide EN

Supermicro SYS-510D Series Quick Reference Guide EN.pdf

PDF
Supermicro SYS-510D Series Quick Reference Guide EN.pdf
Bausatz-Lieferung

Diese System-Konfiguration wird Ihnen vollständig assembliert und getestet innerhalb der angegebenen Lieferzeit (i.d.R. innerhalb 10-15 Werktagen) zugestellt. Für Professionals, Reseller & Integratoren bieten wir zur verkürzten Lieferzeit auf ca. 2-4 Werktage eine Bausatz-Lieferung bestehend aus den Einzelkomponenten zur Selbstmontage an. Sollte diese Standard-Lieferzeit für die Komponenten aus Ihrer Konfiguration nicht realisierbar sein, kontaktieren wir Sie zeitnah nach Ihrer Bestellung zur weiteren Absprache. Alternativ nehmen Sie bitte zur Klärung einer Terminlieferung vor Ihrer Bestellung Kontakt mit uns auf und fügen Ihre Konfiguration bei. Hinweis: Im Falle einer Bausatz-Lieferung ist die Garantieleistung auf den Service "36 Monate Bring-In" begrenzt; ein Komponenten-Vorabaustausch Service oder Vor-Ort SLA steht nur für vollständig assemblierte Systeme zur Auswahl.

Chassis & Serverboard
Memory
Bitte wählen Sie das gewünschte Modul und geben anschließend die Anzahl an.
HDD / SSD 2,5" SATA Storage (1)
Bitte wählen Sie die gewünschte SSD/HDD und geben anschließend die Anzahl an.
HDD / SSD 2,5" SATA Storage (2)
Bitte wählen Sie die gewünschte SSD/HDD und geben anschließend die Anzahl an.
U.2 NVMe Storage (1)
Bitte wählen Sie die gewünschte U.2 SSD sowie Anzahl aus. Prüfen Sie vorher anhand der System-Spezifikationen die vorhandene Anzahl der onboard U.2 kompatiblen NVMe Ports bzw. konfigurieren ggf. einen zusätzlichen NVMe HBA oder NVMe RAID Controller.
U.2 NVMe Storage (2)

Bitte wählen Sie die gewünschte U.2 SSD sowie Anzahl aus. Prüfen Sie vorher anhand der System-Spezifikationen die vorhandene Anzahl der onboard U.2 kompatiblen NVMe Ports bzw. konfigurieren ggf. einen zusätzlichen NVMe HBA oder NVMe RAID Controller.

zusätzliche Controller
RAID-Konfiguration
Sie haben die Möglichkeit während des Bestellverlaufs in einem Bemerkungsfeld Ihre gewünschte RAID-Konstellation mitzuteilen. Bitte beachten: Eine evtl. vorhandene onboard Intel RAID-Funktion wird von VMware ESXi nicht unterstützt.
M.2 2280 NVMe Storage (1)
Bitte wählen Sie die gewünschte M.2 SSD und geben anschließend die Anzahl an. Sofern Sie mehr als die (falls vorhanden) onboard M.2 Slots bestücken möchten wählen Sie bitte einen zusätzlichen NVMe HBA aus, falls die System-Konfiguration die Aufnahme von PCIe Karten erlaubt.
Flash Laufwerk
TPM Security Module
Service-Level
Unser Konfigurator ermöglicht Ihnen die Auswahl den standardmäßigen Bring-In Service um einen Advanced Replacement Service "ARS" (Komponenten-Vorabaustausch auf dem Versandweg) zu erweitern. Optional bieten wir auf Anfrage einen bundesweiten Vor-Ort Service Next-Business-Day mit einer Laufzeit von bis zu 5 Jahren an, auf Wunsch ergänzt mit oder auch als alleiniges SLA einem "Drive Retention Service (DRS)", bei welchem Sie ganz DSGVO-konform die Hoheit über Ihre Daten behalten und einen defekten Datenträger ersetzt bekommen und behalten dürfen. Kontaktieren Sie uns hierzu zusammen mit Ihrer Konfiguration für eine unverbindliche Angebotserstellung.
Betriebssystem (OS)

Die Auswahl umfasst auf Wunsch eine kostenlose physische Vorinstallation des Betriebssystems inkl. Treiber-Updates. Nicht inbegriffen sind Windows-Konfigurationen oder das Aufsetzen von VMs.

Betriebssystem (CALs)
